研究认为，暴雨频发的情况除受到降雨频率和气候变化的组合影响外，还主要受地区水平衡的改变，以及城市化对自然水循环的干扰等影响。北美地区有研究显示，如今北美地区每年日降雨量达到强降雨水平（降雨强度最高的5%）的天数相比20世纪已有显著增长，按趋势推断至2100年，随着气候变暖的不断加剧，强降雨发生的概率还将进一步增加，且上升速率呈加速趋势，见图1所示。城市现代化的建设导致地面硬化率逐年上升，高地表径流量减少了雨水通过土壤下渗的总量，也减少了土壤水分的蒸发量，加大了城市排水系统和污水处理厂的负担。

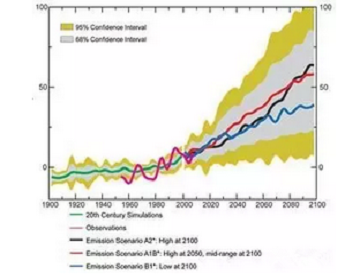

图1 北美地区强降雨预测

    1德国海绵城市排水系统的变革

    “海绵城市”（Sponge Cities）可以通过生态途径，以自然的方式调蓄、净化及排放雨水，是治水的全新理念，诠释了一种规划设计城市的生态方式，其理念见图2所示。过去25年里，德国通过对城市内涝现象的不断反思和总结，提出了一系列排水系统变革的方向。

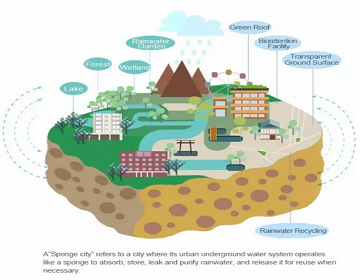

图2 海绵城市理念示意图

    总体而言，德国应对雨洪管理所采取的措施包括以下几类：（1）降低路面不透水性以减少雨水径流；（2）将雨水根据被污染程度进行分流；（3）增加雨水渗滤；（4）强化雨水储存和处理并加强雨水资源利用，其核心在于雨水处理和雨污分流。

    为了有效实现雨污分流，德国重点推行改良型城市合流制排水系统（Urban drainage with modified combined sewerage system）和改良型城市分流制排水系统（Urban drainage with modified separated sewerage system）两种系统。

    1.1改良型城市合流制排水系统

    改良型合流制排水系统指将工业废水、生活污水和道路雨水合流后，经污水处理厂处理后达标排放。暴雨期间，在污水处理厂前设置溢流装置，直接排放入受纳水体。与传统合流制排水系统不同的是，改良型合流制排水系统不包括建筑屋面雨水径流，屋面径流一部分通过明渠直排入受纳水体，另一部分通过地表渗滤的方式转移到土壤中。改良型城市合流制排水示意如图3。

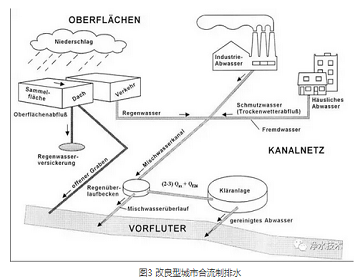

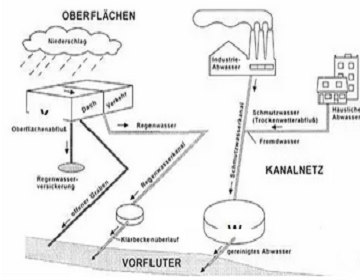

图3 改良型城市合流制排水

     通过对强降雨期间的排水情况研究，分析了合流制系统中雨水径流的典型分布，如图4所示，图中明确显示，即便强降雨期间，送往污水处理厂的水量也应当控制在一定限值之下（图中ZurKl?ranlage区域），超出部分的水量则主要通过土壤渗透、雨水储存或溢流排放入受纳水体等方式予以消纳，包括道路生态调蓄、雨水调蓄池等设施起到了至关重要的作用。

 Regenabflu?：雨水径流量     Speicher：蓄水量     Vorfluter：回用量

Zur Kl?ranlage：污水处理厂     Regendauer：降雨历时

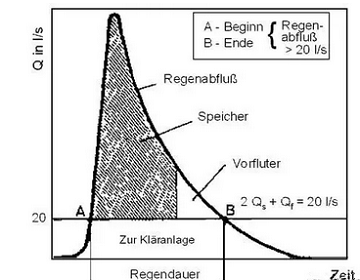

图4 合流制系统中雨水径流的典型分布

    1.2改良型城市分流制排水系统

    改良型分流制排水系统将雨水和污水完全分流。工业污水和生活污水汇总后统一进入污水处理厂处理排放。雨水径流分建筑屋面径流和道路径流两部分，道路径流通过管网收集至雨水调蓄设施后，排放入受纳水体；建筑屋面径流则分别通过明渠排放到受纳水体，以及通过地表渗滤的方式转移到土壤中。改良型城市分流制排水示意如图5。



图5 改良型城市分流制排水

    与合流制不同，分流制完全将雨水管网和污水管网分流，因此强降雨对污水处理厂的影响总体不大。
通过排水系统的改进，特别是将建筑屋面雨水径流部分独立，对通过地表渗滤消纳雨水径流提出的较高的要求，但同时也带来了一系列显著的成效：（1）减少排水管道的交错；（2）减轻污水管道和污水处理厂的负担；（3）雨水处理设备可小型化，减少设备投资和工程投资；（4）通过地表渗滤减少径流直排受纳水体，减少了对地表水系的污染；（4）对补充地下水系有积极作用。

    2德国雨水处理及回用的应用

    2.1德国雨水处理及回用的基本理念

    无论是改良型合流制排水系统或是改良型分流制排水系统，均单独将建筑屋面径流单列，不与污水处理厂系统混接，大大减少了雨水径流对城市污水处理厂的负担。对于屋面雨水径流，除一部分利用地表渗滤的方式予以消纳外，另一部分则主要采用储存和再利用的方式予以消纳。根据建筑物的分布状况，一般情况下，屋面雨水收集储存和处理措施可分为分散处理措施（decentral measures）和集中处理措施（central measures）。分散式处理措施包括绿色屋顶滞留雨水、土壤渗滤、雨水收集回用三类；集中处理措施包括改良式分流排水、交通密集区雨水渗滤及排放、储存及雨水处理三类，需要根据不同城市的规划、建设情况以及所处地理位置、气候条件等客观情况进行合理的选择，但总体而言，大致理念相同，见图6所示。在雨水处理方面，针对雨水的污染情况，提出了未污染（uncontaminated）雨水不处理，轻污染（slightly contaminated）雨水一般需要处理，严重污染（highpolluted）雨水必须进行处理的原则。

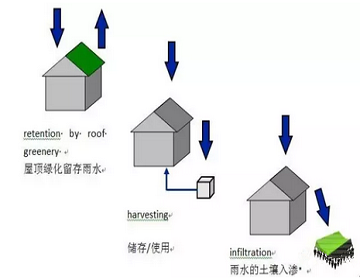

图6 建筑屋面雨水消纳的基本原理

    2.2德国雨水处理及回用的应用案例

    2.2.1屋顶绿化

    德国大量应用屋顶绿化技术用于对雨水的滞留，对于延后洪峰有显著效果。在屋顶绿化的具体实施过程中，根据建筑物的屋顶形式，和所在地区的客观情况，一般推荐采用密集型（intensive roof greenery）和粗放型（extensive roofgreenery）。密集型屋顶绿化一般采用0°的屋面倾斜度，一般承重为165~350 kg/m2，绿化分布较为紧密，将雨水尽量滞留在屋面，对初期雨水的滞留效果更好；粗放型屋顶绿化一般采用5°~15°的屋面倾斜度，屋面承重为25~50kg/m2，并应用砾石填料，在实现将一部分初期雨水滞留的同时，也保证了暴雨期间雨水的速排。密集型和粗放型屋顶绿化实例见图7和图8。

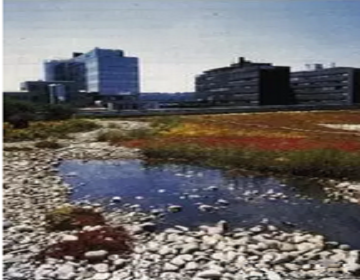

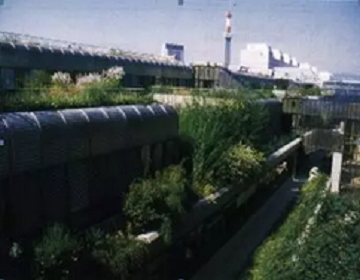

图7 密集型屋顶绿化



图8 粗放型屋顶绿化

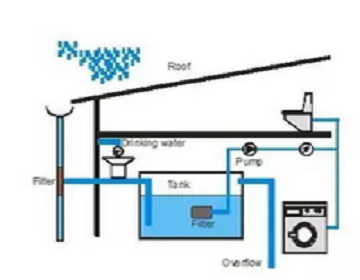

图9 德国家庭雨水收集和回用系统示意图

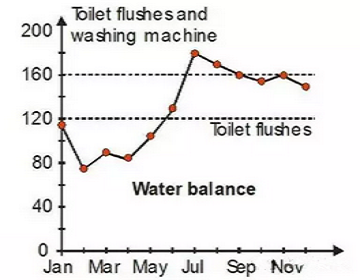

图10 德国“灰水水平衡示意图

    在城市道路整体的排水解决方案方面，汉堡市（Hamburg）已有较为成熟的案例，主要利用道路面进行生态调蓄收集，如图11所示。2015年5月15日汉堡市遭遇强降雨，以该道路为例，道路雨水通过坡降快速汇集于中央的生态调蓄系统，有效减少了路面积水状况，也缓解了排水系统的洪峰压力。

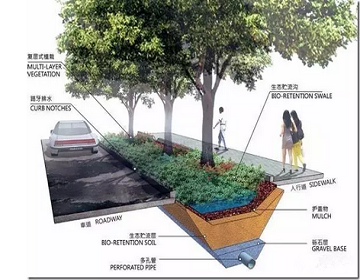

图11 利用道路面进行生态调蓄收集（汉堡市）

    2.2.3雨水深度处理

    由于存在坡降和海拔差异，城市中难免会存在洼地等易于积水的地区。德国越来越多地将土壤渗透作为雨水深度处理的一种方式，并主要应用于具有较大空间条件的城市边缘地区或农村地区。
这些用于土壤渗透的场所在旱季时为下沉式公共绿地，降雨时通过周边坡降的设计，雨水自然汇集，起到短时储水的效果，雨水通过土壤向地下渗透，同时对雨水起到净化和过滤效果。在德国常见的合流制和分流制系统中，土壤渗透作为雨水深度处理的案例，普遍应用于合流制改善溢流雨水水质，和分流制处理路面被污染雨水。

    3结论

    城市排水的发展是一个各专业配合协调发展的过程，需要与城市发展相关的专家协作努力，包括污水厂设计师、城市规划师和交通道路规划师等等。其中消除内涝隐患为首要任务，在此基础上实现对雨水资源的回收利用，是城市雨洪管理的重要目标，其中所涉及的宏观政策制订、整体总体规划、技术优化和应用，仍有大量工作要做。德国在城市排水系统改革发展过程中所做的一些工作，以及在雨水收集和回用方面取得的一些经验，可作为参考，供中国海绵城市工作者们学习和了解。
